Abmessungen

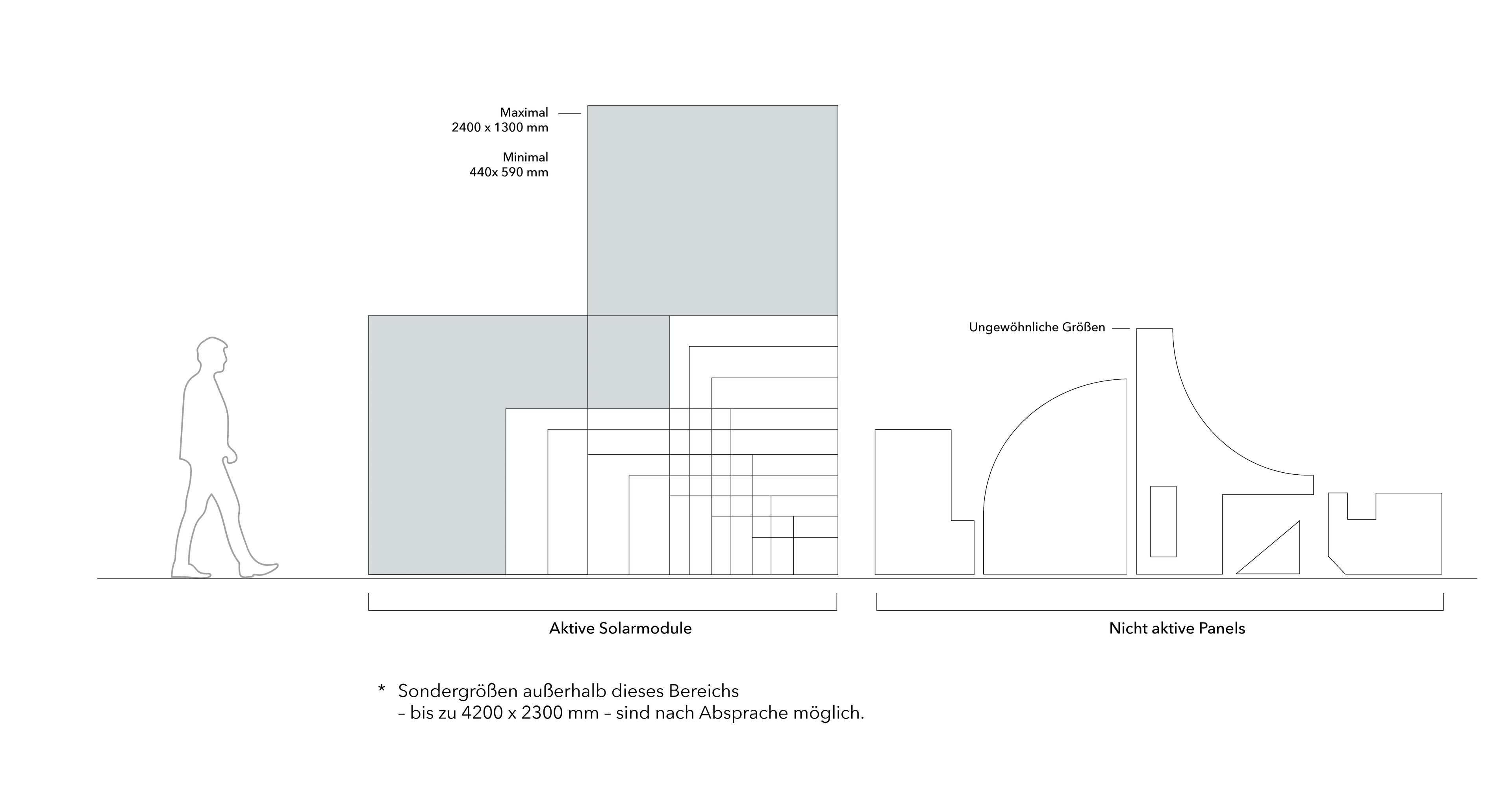

Ideale Abmessungen von Solarmodulen für Fassaden

Bei Solarix passen wir die Abmessungen der Solarmodule genau an das Design jedes Projekts an. Wir suchen für jede Fassade die ideale Balance zwischen Solarzellenanordnung, Ästhetik und Effizienz bei Produktion und Montage. Durch geschickten Umgang mit den Abmessungen und die Begrenzung der Variationen bei den Panelgrößen erzielen wir einen Zugewinn an Gestaltungsfreiheit, Kosten, Zeit und Energieertrag.

Kundenspezifische Lösungen für die optimale Integration von Solarmodulen in wegweisende Architektur- oder nachhaltige Neugestaltungsprojekte

Architekten bieten wir individuelle Unterstützung. Gemeinsam entwickeln wir eine Solarfassade, die optimal auf das betreffende Projekt abgestimmt ist. Unser Projektteam erarbeitet auf der Grundlage von IFC-Modellen die logischste Lösung für die Integration der PV-Anlage in die Fassade. Wir untersuchen, wo die meiste Sonneneinstrahlung auftritt und genutzt werden kann, wo Dummy-Module eine Ergänzung darstellen könnten und wo Detaillösungen sinnvoll wären.
Kontaktieren Sie uns für eine Beratung zur Integration in Ihr Projekt
Afmetingen maatwerk zonnepanelen voor de gevel | Solarix
Antraciet grijs zonnepaneel voor op de gevel | Solarix
Design zonnepanelen | Optopper Buurtboost | Solarix

Was ist die optimale Anordnung der Solarzellen in kundenspezifischen Solarfassaden?

Die Solarix-Fassadensolarmodule sind Glas-Glas-Module, bei denen die Solarzellen zwischen zwei Glasscheiben eingefasst sind. Größe und Anzahl der Solarzellen bestimmen die optimale Größe eines Moduls und somit den endgültigen Ertrag. Für jedes Projekt bestimmen wir die optimale Größe der Solarmodule. Dabei optimiert das Solarix-Engineering-Team die Anordnung der Zellen in den Modulen sowie die Belegung der gesamten Fassade. Bei der Planung der Modulgröße ist zu berücksichtigen, dass eine optimale Anordnung der Solarzellen nicht immer möglich ist. Dadurch entsteht „toter Raum“, was zu einer geringeren Leistungsdichte (Wp/m²) der gesamten Fassade führt.

Einige Grundlagen für die Bemessung von kundenspezifischen Modulen:

  • Die optimale maximale Größe eines Fassadenmoduls beträgt 2 m²

    Bei Größen von mehr als 2 m² können aufgrund der Komplexität von Produktion, Montage (Gewicht) und Transport zusätzliche Kosten entstehen.

  • Die maximale Größe beträgt 4.200 x 2.300 mm

    Herstellung und Montage der maximalen Größe sind jedoch äußerst komplex. Wir empfehlen, PV-Module mit einer Fläche von mehr als 2 m² erst nach Rücksprache mit unserem Engineering-Team zu planen.

  • Die Mindestgröße beträgt 246 x 398 mm
    Bei kleineren Modulen, die als Füllelemente für eine Solarfassade verwendet werden, werden häufig auch inaktive Dummy-Module verwendet.

    Die Größe der Module ist abhängig von der Anordnung der Solarzellen, der Verschattung sowie dem Stromlaufplan der Fassade.

Wie beeinflusst Verschattung die Größe von Fassadensolarmodulen?

Projekte können ggf. durch Verschattung beeinträchtigt werden. So kann es vorkommen, dass ein Teil des Solarmoduls beschattet wird und ein anderer Teil nicht. Dies kann sich äußerst nachteilig auf den Ertrag der Module auswirken. Um eine bestmögliche Leistung der Module zu erreichen, wird die Fassade so konzipiert, dass eine Verschattung der Solarmodule ausgeschlossen ist. Solarix kann Sie bereits im Vorfeld über die elektrische Auslegung der Solarmodule und die Gesamtgestaltung des Gebäudes und der Fassade beraten. Durch die Verwendung unterschiedlicher Größen und ergänzender inaktive Dummy-Module kann die Fassade ansprechend gestaltet werden.

Wie wirkt sich der Stromlaufplan der Fassade auf die Abmessungen aus?

Die elektrischen Parameter des Solarmoduls werden maßgeblich durch dessen Größe sowie die elektrische Auslegung bestimmt. Die elektrische Auslegung wiederum bestimmt die Wahl der Wechselrichter, Mikro-Wechselrichter oder Optimierer. Die elektrischen Parameter der Solarmodule müssen nämlich den Eigenschaften dieser Geräte und der gesamten Fassade entsprechen.

Hoekoplossingen maatwerk zonnepanelen voor gevels | Solarox

Dummy-Module

Bei kleinen Modulgrößen in Bereichen mit ständiger Verschattung sowie bei weniger vorkommenden Modulgrößen können nicht aktive Füllelemente verwendet werden, um eine optimale Integration der Solarmodule in die Fassade zu gewährleisten. Die Dummy-Module sind in ästhetischer Hinsicht mit den aktiven Modulen vergleichbar, enthalten jedoch keine Solarzellen, was sie kostengünstiger macht.

Dummy-Module sind auch als nicht rechtwinklige Füllelemente erhältlich.

Intekenen maatwerk zonnepanelen gevel | Solarix

Das Solarix-Team unterstützt Sie bei der Planung und Optimierung Ihrer Fassade

Das Solarix-Engineering-Team steht Ihnen in jeder Phase der Gestaltung von Solarfassaden als kompetenter Partner zur Seite. Wir stehen Ihnen bei allen Fragen zur Bemessung, Verschattung, zum Ertrag, zur Optimierung und zum Stromlaufplan der Module mit unserem Know-how zur Verfügung.
Kontaktieren Sie uns für kundenspezifische Lösungen

Farben und Designs

Unsere Kollektionen bieten eine breite Palette an Farben und Designs. Architekten bieten wir individuelle Unterstützung. Gemeinsam entwickeln wir einen Entwurf, der optimal auf das betreffende Projekt abgestimmt ist. Diesem Entwurf kann eine der Kollektionen zugrunde liegen oder ein eigens entwickeltes Muster.

Maatwerk ontwerp zonnegevels | Solarix

Entdecken Sie die Solarix-Standardmodule! Laden Sie direkt alle Informationen und Zeichnungsmodelle herunter

Broschüren

Technische Zeichnungen

Häufig gestellte Fragen zu Solarfassaden

Lesen Sie alle häufig gestellten Fragen

Gerne beraten wir Sie in einem persönlichen Gespräch über die Anwendungsmöglichkeiten unserer Fassadensolarmodule in Ihrem Projekt. Dieses Gespräch kann in unserem Ausstellungsraum in Weesp, in Ihrem Hause oder vor Ort stattfinden. Selbstverständlich kann auch ein Online-Termin vereinbart werden. In diesem Gespräch besprechen wir Ihr Projekt und gehen auf die Möglichkeiten unserer Fassadensysteme ein. Anschließend erstellen wir bei Bedarf einen unverbindlichen SolarCheck für Ihr Projekt. Dieser gibt Ihnen einen Überblick über das Energiepotenzial Ihrer Fassaden und liefert Ihnen die notwendigen Informationen zur Wirtschaftlichkeit.

Der nächste Schritt wäre ein SolarScan. Dies ist ein kostenpflichtiger Vorauftrag, der eine detaillierte Analyse der Integration unserer Module in die Fassade umfasst. Ein SolarScan beinhaltet folgende Leistungen: Detaillierung, Dimensionierung, Untersuchung von Optimierungspotenzialen, eine umfassende Besonnungsstudie einschließlich Verschattung sowie einen Vorschlag für das Montagesystem. Kontaktieren Sie unsere Kundenbetreuer oder rufen Sie uns unter +31 (0)20 244 0641 an, um einen Beratungstermin zu vereinbaren.

Eine Solarix-Solarfassade ist ein hinterlüftetes System und kann in fast alle Fassaden integriert werden. In den meisten Fällen ist dies mit dem Solarix-Montagesystem möglich, z. B. bei Fassaden in Holz-, Stahl-, Sandwich-, Beton- und Ziegelbauweise. Die Fassadensolarmodule können auch in Vorhangfassaden integriert werden, in diesem Fall jedoch ohne das Solarix-Montagesystem. Solche Anwendungen erfordern jedoch technische Planung und Ausarbeitung.

Unser Fassadensystem eignet sich für nahezu jede Fassade von Neu- und Renovierungsbauten. Mögliche Unterkonstruktionen sind: Holzrahmenbauelemente, Aluminium, Mauerwerk, Beton, Träger-Sandwichplatten. Unsere PV-Module können auch in Rahmen oder Vorhangfassaden anderer Hersteller montiert werden.

Weitere Einzelheiten entnehmen Sie bitte unseren Montageanleitungen, die Sie hier herunterladen können.

Wir empfehlen eine horizontale Anordnung von unten nach oben. Dies ist jedoch nicht zwingend notwendig, da unsere Module auch in jeder anderen Reihenfolge angeordnet werden können. Wichtig ist jedoch, dass die Module von einem zertifizierten E-Installateur angeschlossen werden. Für weitere Einzelheiten können Sie hier unsere Montageanleitung herunterladen.
